B35
DIN 220, CSN 221435
Rozwiertaki maszynowe wykańczaki nasadzane z wymiennymi ostrzami, przeznaczone do rozwiercenia otworów walcowych w stali i żeliwie. Ostrza rozwiertaków wykonane metodą frezowania ze stali szybkotnącej HSS. Zakres dostępnych średnic 100.00 ÷ 150.00 mm w tolerancjach H7, H8 i H11.
Zastosowanie

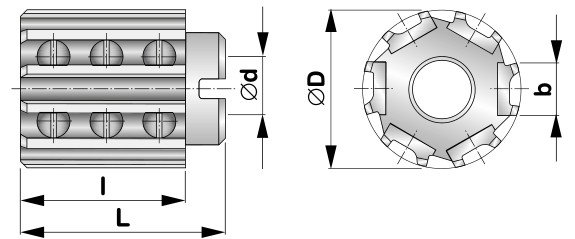

| Kod |
∅D mm |
L mm |
l mm |
∅d mm |
b mm |
Wstawione ostrze | Ilość ostrzy |
 |
|---|---|---|---|---|---|---|---|---|
| B35100XF000S | 100 | 90 | 71 | 40 | 20 | 71 | 8 | 3,540 |
| B35105XF000S | 105 | 90 | 71 | 40 | 20 | 71 | 8 | 3,950 |
| B35110XF000S | 110 | 90 | 71 | 40 | 20 | 71 | 8 | 4,390 |
| B35115XF000S | 115 | 100 | 80 | 50 | 25 | 80 | 8 | 5,100 |
| B35120XF000S | 120 | 100 | 80 | 50 | 25 | 80 | 8 | 5,640 |
| B35125XF000S | 125 | 100 | 80 | 50 | 25 | 80 | 8 | 6,190 |
| B35130XF000S | 130 | 100 | 80 | 50 | 20 | 80 | 10 | 6,900 |
| B35140XF000S | 140 | 100 | 80 | 50 | 20 | 80 | 10 | 8,210 |
| B35150XF000S | 150 | 100 | 80 | 50 | 20 | 80 | 10 | 9,500 |
Uwagi:
do mocowania służą trzpienie CSN 241210 (DIN 217)
X = tolerancja rozwiertaka (7 = H7; 8 = H8; 1 = H11)
