B70K
DIN 8050, 6301, 221370
Rozwiertaki maszynowe wykańczaki z chwytem stożkowym i ostrzami z węglików spiekanych w gatunku G10, przeznaczone do rozwiercenia otworów walcowych w stali i żeliwie. Zakres dostępnych średnic 5.00 ÷ 20.00 mm w tolerancji H7.
Zastosowanie

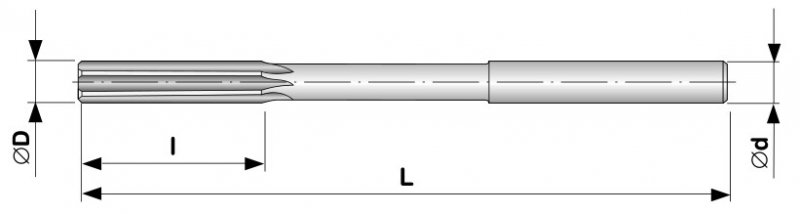

| Kod |
∅D mm |
L mm |
l mm |
∅d h9 mm |
 |
 |
|---|---|---|---|---|---|---|
| B70050XK000S | 5,0 | 90 | 16 | 5 | 4 | 0,011 |
| B70060XK000S | 6,0 | 100 | 16 | 6 | 4 | 0,019 |
| B70070XK000S | 7,0 | 100 | 16 | 7 | 4 | 0,025 |
| B70080XK000S | 8,0 | 100 | 16 | 8 | 4 | 0,031 |
| B70090XK000S | 9,0 | 110 | 19 | 9 | 4 | 0,044 |
| B70100XK000S | 10,0 | 110 | 19 | 10 | 4 | 0,055 |
| B70110XK000S | 11,0 | 125 | 19 | 10 | 4 | 0,075 |
| B70120XK000S | 12,0 | 125 | 19 | 10 | 6 | 0,085 |
| B70130XK000S | 13,0 | 135 | 19 | 10 | 6 | 0,105 |
| B70140XK000S | 14,0 | 145 | 19 | 12,5 | 6 | 0,140 |
| B70150XK000S | 15,0 | 150 | 22 | 12,5 | 6 | 0,148 |
| B70160XK000S | 16,0 | 150 | 22 | 12,5 | 6 | 0,157 |
| B70170XK000S | 17,0 | 150 | 22 | 14 | 6 | 0,165 |
| B70180XK000S | 18,0 | 160 | 22 | 14 | 6 | 0,176 |
| B70190XK000S | 19,0 | 165 | 22 | 16 | 6 | 0,185 |
| B70200XK000S | 20,0 | 165 | 22 | 16 | 6 | 0,196 |
