C05
DIN 1866, CSN 221605
Pogłębiacze walcowo-czołowe z chwytem cylindrycznym 90° ogólnego stosowania przeznaczone do obróbki stali, stali nierdzewnych i żeliwa. Pogłębiacze wykonane metodą frezowania ze stali szybkotnącej HSS. Zakres dostępnych średnic 4.00 ÷ 11.40 mm pod gwint M2 ÷ M6.
Zastosowanie

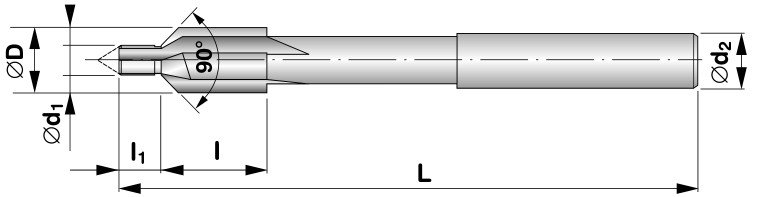

| Kod |
∅Dz9 mm |
∅d1e8 mm |
∅d2h9 mm |
L mm |
l mm |
l1 mm |
Pod gwint |
 |
 |
|---|---|---|---|---|---|---|---|---|---|
| C050160F000S | 4,0 | *1,6 | 4 | 56 | 10 | 3 | M2 | 4 | 0,005 |
| C050205F000S | 4,9 | *2,05 | 5 | 56 | 10 | 3 | M2,5 | 4 | 0,006 |
| C050220F000S | 4,0 | 2,2 | 4 | 56 | 10 | 3 | M2 | 4 | 0,005 |
| C050250F000S | 5,7 | *2,5 | 5 | 71 | 14 | 4 | M3 | 4 | 0,012 |
| C050270F000S | 4,9 | 2,7 | 5 | 56 | 10 | 3 | M2,5 | 4 | 0,006 |
| C050290F000S | 6,7 | *2,9 | 5 | 71 | 14 | 4 | M3,5 | 4 | 0,013 |
| C050320F000S | 5,7 | 3,2 | 5 | 71 | 14 | 4 | M3 | 4 | 0,012 |
| C050330F000S | 7,8 | *3,3 | 5 | 71 | 14 | 4 | M4 | 4 | 0,025 |
| C050370F000S | 6,7 | 3,7 | 5 | 71 | 14 | 4 | M3,5 | 4 | 0,013 |
| C050420F000S | 9,5 | *4,2 | 8 | 80 | 18 | 6 | M5 | 4 | 0,030 |
| C050430F000S | 7,8 | 4,3 | 5 | 71 | 14 | 4 | M4 | 4 | 0,025 |
| C050500F000S | 11,4 | *5,0 | 8 | 80 | 18 | 6 | M6 | 4 | 0,036 |
| C050530F000S | 9,5 | 5,3 | 8 | 80 | 18 | 6 | M5 | 4 | 0,030 |
| C050640F000S | 11,4 | 6,4 | 8 | 80 | 18 | 6 | M6 | 4 | 0,036 |
Uwagi:
Wymiary d<sub>1</sub> oznaczone * przeznaczone do pogłębień pod gwint (pozostałe pod otwory dla śrub).
