D17
CSN 241217

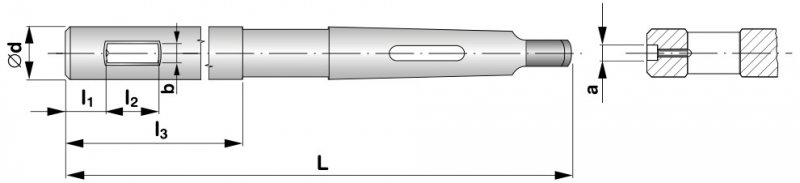

Trzpienie do noży pogłębiających wykonane ze stali nawęglanej CHS. Zakres dostępnych średnic 33.00 ÷ 62.00 mm.
Kod |
∅d f9 mm |
l1 mm |
l2 H10 mm |
b H9 mm |
a H6 mm |
l3 mm |
L mm |
MORSE | Uzupełnia nóż pogłębiający | |
---|---|---|---|---|---|---|---|---|---|---|
D173304F000S | 33 | 30 | 30 | 10 | M10 | 150 | 355 | 4 | 2,20 | 61 |
D173604F000S | 36 | 34 | 30 | 10 | M10 | 160 | 365 | 4 | 2,50 | 67 |
D173904F000S | 39 | 36 | 30 | 10 | M10 | 170 | 375 | 4 | 3,05 | 71 |
D174205F000S | 42 | 40 | 30 | 10 | M10 | 180 | 400 | 5 | 4,45 | 75 |
D174505F000S | 45 | 42 | 36 | 12 | M12 | 190 | 425 | 5 | 5,30 | 80 |
D174805F000S | 48 | 45 | 36 | 12 | M12 | 200 | 450 | 5 | 5,75 | 90 |
D175205F000S | 52 | 48 | 36 | 12 | M12 | 212 | 475 | 5 | 6,90 | 95 |
D175605F000S | 56 | 53 | 36 | 12 | M12 | 236 | 500 | 5 | 8,10 | 105 |
D176205F000S | 62 | 60 | 36 | 12 | M12 | 250 | 530 | 5 | 11,50 | 112 |
