D45
DIN 2187, CSN 241245

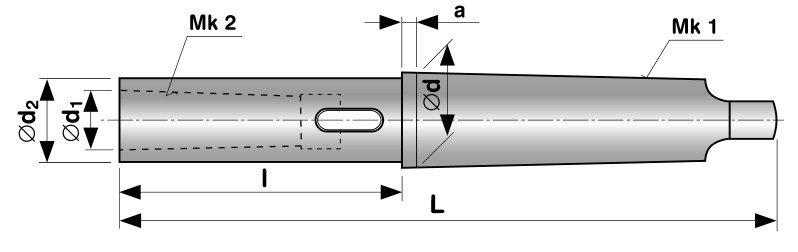

Tuleje redukcyjne przedłużające ze stożkiem Morse'a wykonane ze stali nawęglanej CHS. Zakres dostępnych redukcji MK1/1 ÷ MK6/5.
Kod | Mk1 | Mk2 |
∅d mm |
∅d1 mm |
∅d2 mm |
L mm |
a mm |
|
---|---|---|---|---|---|---|---|---|
D450101F000S | 1 | 1 | 12,065 | 12,065 | 20 | 145 | 80 | 0,19 |
D450102F000S | 1 | 2 | 12,065 | 17,780 | 30 | 160 | 80 | 0,40 |
D450201F000S | 2 | 1 | 17,780 | 12,065 | 20 | 160 | 80 | 0,25 |
D450202F000S | 2 | 2 | 17,780 | 17,780 | 30 | 180 | 100 | 0,35 |
D450203F000S | 2 | 3 | 17,780 | 23,825 | 36 | 200 | 120 | 0,64 |
D450301F000S | 3 | 1 | 23,825 | 12,065 | 20 | 175 | 76 | 0,50 |
D450302F000S | 3 | 2 | 23,825 | 17,780 | 30 | 194 | 95 | 0,65 |
D450303F000S | 3 | 3 | 23,825 | 23,825 | 36 | 240 | 141 | 0,80 |
D450304F000S | 3 | 4 | 23,825 | 31,267 | 48 | 150 | 151 | 1,70 |
D450401F000S | 4 | 1 | 31,267 | 12,065 | 20 | 205 | 81 | 0,80 |
D450402F000S | 4 | 2 | 31,267 | 17,780 | 30 | 215 | 91 | 0,91 |
D450403F000S | 4 | 3 | 31,267 | 23,825 | 36 | 260 | 136 | 1,15 |
D450404F000S | 4 | 4 | 31,267 | 31,267 | 48 | 280 | 156 | 1,95 |
D450405F000S | 4 | 5 | 31,267 | 44,399 | 63 | 300 | 176 | 3,44 |
D450501F000S | 5 | 1 | 44,399 | 12,065 | 20 | 235 | 80 | 1,90 |
D450502F000S | 5 | 2 | 44,399 | 17,780 | 30 | 250 | 95 | 2,00 |
D450503F000S | 5 | 3 | 44,399 | 23,825 | 36 | 268 | 112 | 2,05 |
D450504F000S | 5 | 4 | 44,399 | 31,267 | 48 | 300 | 145 | 2,80 |
D450505F000S | 5 | 5 | 44,399 | 44,399 | 63 | 335 | 172 | 4,18 |
D450604F000S | 6 | 4 | 63,348 | 31,267 | 48 | 355 | 137 | 5,30 |
D450605F000S | 6 | 5 | 63,348 | 44,399 | 63 | 390 | 172 | 6,61 |
