B30K

DIN 8093

Rozwiertaki maszynowe wykańczaki z chwytem cylindrycznym pełnowęglikowe, przeznaczone do rozwiercenia otworów walcowych w stali i żeliwie. Zakres dostępnych średnic 1.00 ÷ 20.00 mm w tolerancjach H7, H8 i H11.

Narzędzia skrawające - wiertła
  • Narzędzia skrawające - wiertła
  • Narzędzia skrawające - wiertła
  • Narzędzia skrawające - wiertła
  • Narzędzia skrawające - wiertła
Zastosowanie
Narzędzia skrawające - wiertła Narzędzia skrawające - wiertła Narzędzia skrawające - wiertła Narzędzia skrawające - wiertła
Narzędzia skrawające - wiertła

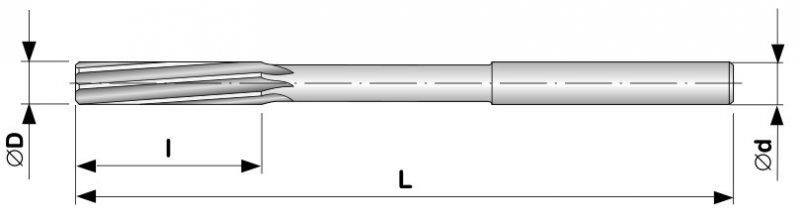

Kod ∅D
mm 		L
mm 		l
mm 		∅d h6
mm 		liczba rowków waga towaru
B30010XK000S 1 34 6 1 3 0,003
B30015XK000S 1,5 40 8 2 3 0,003
B30020XK000S 2 49 11 2 4 0,003
B30025XK000S 2,5 57 14 3 4 0,004
B30030XK000S 3 61 15 3 6 0,005
B30035XK000S 3,5 70 18 4 6 0,006
B30040XK000S 4 75 19 4 6 0,006
B30045XK000S 4,5 80 21 6 6 0,009
B30050XK000S 5 86 23 6 6 0,011
B30055XK000S 5,5 93 26 6 6 0,016
B30060XK000S 6 93 26 6 6 0,020
B30065XK000S 6,5 101 28 6 6 0,024
B30070XK000S 7 109 31 8 6 0,028
B30075XK000S 7,5 109 31 8 6 0,031
B30080XK000S 8 117 33 8 6 0,035
B30090XK000S 9 125 36 10 6 0,050
B30095XK000S 9,5 125 36 10 6 0,057
B30100XK000S 10 133 38 10 6 0,064
B30110XK000S 11 142 41 12 6 0,085
B30120XK000S 12 151 44 12 6 0,100
B30130XK000S 13 151 44 12 6 0,120
B30140XK000S 14 160 47 16 8 0,160
B30150XK000S 15 162 50 16 8 0,168
B30160XK000S 16 170 52 16 8 0,180
B30170XK000S 17 175 52 18 8 0,192
B30180XK000S 18 182 52 18 8 0,203
B30190XK000S 19 189 52 20 8 0,215
B30200XK000S 20 195 52 20 8 0,230

Uwagi:

X = tolerancja rozwiertaka (7 = H7; 8 = H8; 1 = H11)
* na zapytanie
