B24
CSN 221424
Rozwiertaki ręczne wykańczaki nastawne, przeznaczone do rozwiercenia otworów walcowych w stali i żeliwie. Ostrza rozwiertaków wykonane metodą frezowania ze stali szybkotnącej HSS. Zakres dostępnych średnic 7.60÷ 60.00 mm.
Zastosowanie

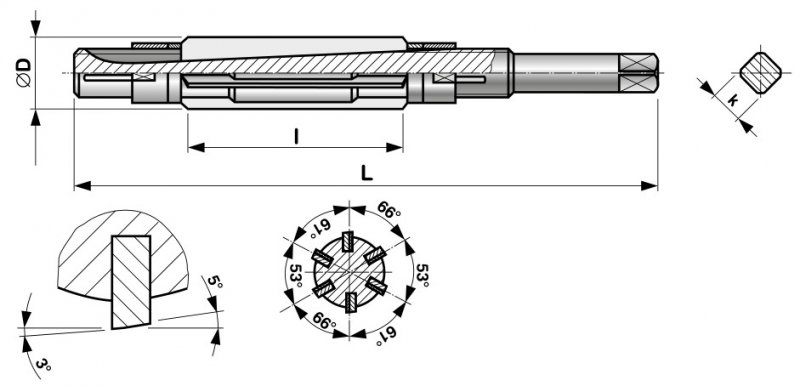

| Kod |
Zakres mm |
Zakres cale |
l mm |
L mm |
k mm |
∅D mm |
 |
|---|---|---|---|---|---|---|---|
| B240850F000S | 7,60 - 8,50 | 19/64 - 21/64 | 26 | 90 | 4 | 5 | 0,03 |
| B240940F000S | 8,40 - 9,40 | 21/64 - 3/8 | 30 | 95 | 4 | 5 | 0,03 |
| B241040F000S | 9,30 - 10,40 | 3/8 - 13/32 | 33 | 105 | 4,5 | 5,6 | 0,04 |
| B241145F000S | 10,25 - 11,45 | 13/32 - 29/64 | 36 | 110 | 5 | 6,3 | 0,05 |
| B241265F000S | 11,30 - 12,65 | 29/64 - 1/2 | 41 | 120 | 5,6 | 7,1 | 0,07 |
| B241400F000S | 12,50 - 14,00 | 1/2 - 35/64 | 46 | 135 | 6,3 | 8 | 0,10 |
| B241525F000S | 13,75 - 15,25 | 35/64 - 19/32 | 50 | 145 | 7,1 | 9 | 0,15 |
| B241670F000S | 15,00 - 16,70 | 19/32 - 21/32 | 54 | 155 | 8 | 10 | 0,17 |
| B241840F000S | 16,50 - 18,40 | 21/32 - 23/32 | 59 | 170 | 9 | 11,2 | 0,23 |
| B242025F000S | 18,25 - 20,25 | 23/32 - 25/32 | 64 | 185 | 10 | 12,5 | 0,31 |
| B242200F000S | 19,75 - 22,00 | 25/32 - 27/32 | 71 | 200 | 11,2 | 14 | 0,42 |
| B242400F000S | 21,50 - 24,00 | 27/32 - 15/16 | 76 | 215 | 11,2 | 14 | 0,51 |
| B242660F000S | 23,75 - 26,60 | 15/16 - 1 3/64 | 84 | 240 | 12,5 | 16 | 0,71 |
| B242975F000S | 26,50 - 29,75 | 1 3/64 - 1 11/64 | 93 | 265 | 14 | 18 | 0,97 |
| B243300F000S | 29,50 - 33,00 | 1 11/64 - 1 9/32 | 105 | 295 | 16 | 20 | 1,32 |
| B243650F000S | 32,50 - 36,50 | 1 9/32 - 1 7/16 | 116 | 320 | 18 | 22,4 | 1,89 |
| B244040F000S | 36,00 - 40,40 | 1 7/16 - 1 19/32 | 127 | 355 | 20 | 25 | 2,39 |
| B244500F000S | 40,00 - 45,00 | 1 19/32 - 1 3/4 | 143 | 390 | 22,4 | 28 | 3,96 |
| B245000F000S | 44,50 - 50,00 | 1 3/4 - 1 31/32 | 161 | 435 | 25 | 31,5 | 4,76 |
| B245500F000S | 49,50 - 55,00 | 1 31/32 - 2 5/32 | 161 | 435 | 28 | 33,5 | 5,64 |
| B246000F000S | 54,50 - 60,00 | 2 5/32 - 2 11/32 | 161 | 435 | 31,5 | 40 | 6,75 |
