B69F0
DIN 9, ZVSE 221469
Rozwiertaki ręczne wykańczaki, przeznaczone do rozwiercenia otworów stożkowych o zbieżności 1:50 w stali i żeliwie. Rozwiertaki wykonane metodą frezowania ze stali szybkotnącej HSS. Zakres dostępnych średnic 3.00 ÷ 50.00 mm.
Zastosowanie

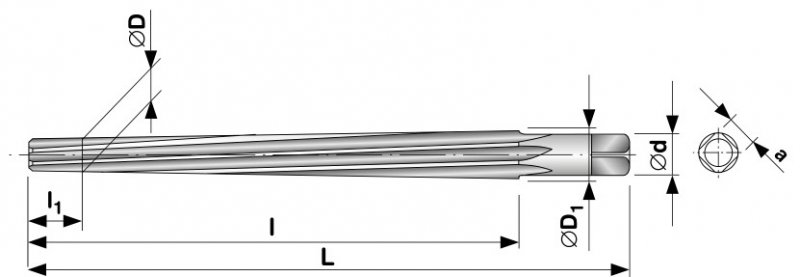

| Kod |
∅D mm |
L mm |
l1 mm |
l mm |
∅d mm |
a mm |
(∅D1) mm |
 |
 |
|---|---|---|---|---|---|---|---|---|---|
| B690300F000S | 3 | 80 | 5 | 58 | 4,0 | 3,15 | 4,06 | 4 | 0,004 |
| B690400F000S | 4 | 93 | 5 | 68 | 5,0 | 4,00 | 5,26 | 4 | 0,008 |
| B690500F000S | 5 | 100 | 5 | 73 | 6,3 | 5,00 | 6,36 | 5 | 0,017 |
| B690600F000S | 6 | 135 | 5 | 105 | 8,0 | 6,30 | 8,00 | 6 | 0,027 |
| B690800F000S | 8 | 180 | 5 | 145 | 10,0 | 8,00 | 10,80 | 6 | 0,060 |
| B691000F000S | 10 | 215 | 5 | 175 | 12,5 | 10,00 | 13,40 | 6 | 0,102 |
| B691200F000S | 12 | 255 | 10 | 210 | 14,0 | 11,20 | 16,00 | 8 | 0,245 |
| B691400F000S | 14 | 255 | 10 | 210 | 14,0 | 11,20 | 18,00 | 8 | 0,300 |
| B691600F000S | 16 | 280 | 10 | 230 | 18,0 | 14,00 | 20,40 | 8 | 0,430 |
| B692000F000S | 20 | 310 | 10 | 250 | 22,4 | 18,00 | 24,80 | 8 | 0,715 |
| B692500F000S | 25 | 370 | 15 | 300 | 28,0 | 22,40 | 30,70 | 10 | 1,418 |
| B693000F000S | 30 | 400 | 15 | 320 | 31,5 | 25,00 | 36,10 | 10 | 2,040 |
| B693200F000S | 32 | 400 | 15 | 320 | 31,5 | 25,00 | 38,10 | 10 | 2,48 |
| B694000F000S | 40 | 430 | 15 | 340 | 40,0 | 31,50 | 46,50 | 12 | 3,60 |
| B695000F000S | 50 | 460 | 15 | 360 | 50,0 | 40,00 | 56,90 | 12 | 5,80 |
