K53V0
DIN 8377
Wiertła stopniowe z chwytem Morse`a przeznaczone do wykonywania otworów przejściowych i gniazd pod łby walcowe śrub, przeznaczone do obróbki stali i żeliwa. Wiertła wykonane metodą szlifowania (V) i frezowania (F) ze stali szybkotnącej HSS. Zakres dostępnych średnic 10.00/5.50 ÷ 33.00/22.00 mm.
Zastosowanie

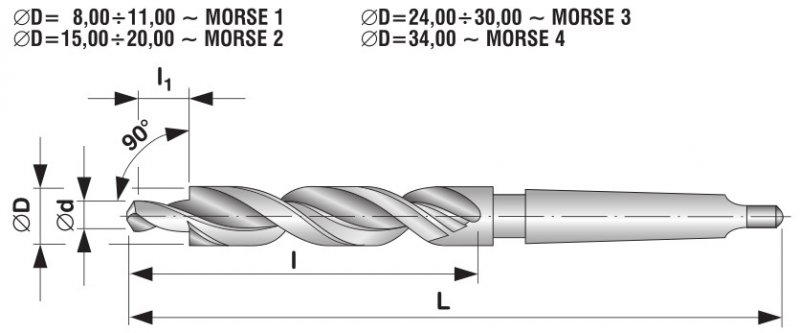

| Kod |
∅D mm |
∅d mm |
L mm |
l mm |
l1 mm |
Pod gwint | MK |
 |
|---|---|---|---|---|---|---|---|---|
| K531000V000S | 10,0 | 5,5 | 168 | 87 | 13 | M5 | 1 | 0,084 |
| K531100V000S | 11,0 | 6,6 | 175 | 94 | 15 | M6 | 1 | 0,094 |
| K531500V000S | 15,0 | 9,0 | 212 | 114 | 19 | M8 | 2 | 0,098 |
| K531800F000S | 18,0 | 11,0 | 228 | 130 | 23 | M10 | 2 | 0,295 |
| K532000F000S | 20,0 | 13,5 | 238 | 140 | 27 | M12 | 2 | 0,344 |
| K532400F000S | 24,0 | 15,5 | 281 | 160 | 31 | M14 | 3 | 0,651 |
| K532600F000S | 26,0 | 17,5 | 286 | 165 | 35 | M16 | 3 | 0,726 |
| K533000F000S | 30,0 | 20,0 | 296 | 175 | 39 | M18 | 3 | 0,923 |
| K533300F000S | 33,0 | 22,0 | 334 | 185 | 43 | M20 | 4 | 1,304 |
